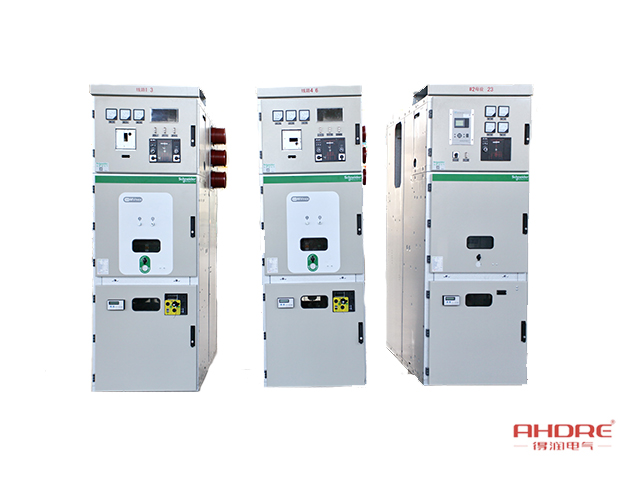

Shneider10KV高壓開關柜——MVnex 中置式金屬封閉開關柜
MVnex型金屬鎧裝開關設備是施耐德公司為提升客戶滿意度、提升性價比，面向高端用戶而推出的一款最新技術的開關柜產品。該產品由施耐德公司提供技術支持，由施耐德的授權合作伙伴---得潤電氣實現中國本地化生產。 MVnex型金屬鎧裝開關設備采用拼裝式結構，運用鉚釘及螺栓連接件等進行栓接，其結構強度大，裝配精度高，生產周期短。開關柜的斷路器與接地開關、接地開關與柜門之間設置了全面、可靠、有效地聯鎖機構。斷路器在額定電流下操作10000次無需進行常規的維護。 Mvnex的設計充分考慮了使用者三方面的要求： l 可靠的供電連續性 l 簡便的安裝、操作與維護 l 運行人員的安全。
符合有關國際、國內標準： l 關于中壓開關設備和控制設備的IEC60298和60694 l 定義外殼防護等級的IEC60529 l 中國國家標準GB3906及電力行業標準DL404
MVnex 中壓開關柜可廣泛用于酒店、醫院、辦公樓等商業建筑及民用住宅，電信、機場、軌道交通等基礎設施，以及電子、食品、造紙等輕工業項目。
一、特性
額定電壓：12kV
# 額定絕緣水平：
> 工頻耐受電壓（50Hz，1min）：42kV
> 雷電沖擊耐受電壓（1.2/50 μs）：75kV
> 額定短時耐受電流（4s）：25－31.5－40kA
> 額定峰值耐受電流：63－80－100kA
> 內部燃弧水平：31.5kA/1s；40kA/1s
> 接地開關：31.5kA/4s；40kA/4s
# 防護等級：
> 外殼：IP4X
> 隔室：IP2X
# 使用環境：
> 運行溫度：－15～40℃
> 海拔：≦1000m
>
濕度：24小時95％ 1個月90％
二、優勢
全新的“1+3”模式，更加豐富的選擇
MVnex（標準產品）
MVnex 550（緊湊型）
MVnex 500（超緊湊型）
MVnex Smart（智能型）
# 涵蓋斷路器柜和接觸器柜以及其他特殊柜型，滿足不同行業需求
# 全面而獨特的設計理念，巧妙實現五防聯鎖，實現更高的電氣性能和安全水準
# 獨有的絲杠傳動的接地開關，強大功能集合的機構操作盒
# 內置HVX 固封極柱真空斷路器，環境適應性強，權威品質保證
三、應用
MVnex 專注于中壓配電站
電力系統：HV/MV變電站或MV/MV變電站
基礎設施：醫院，機場，港口
樓宇建筑：商業中心，住宅，體育場館
工業：水泥，水處理
數據中心
軌道交通
