MSCHC型高壓無功集中補償裝置，是將固定容量的電容器組 并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。裝置由并聯電容器、串聯電抗器、放電線圈、避雷器、控制和保護裝置等組成。主要應用于3~35kV負荷波動不大的交流電力系統中。
MSCHC高壓無功集中補償裝置
一.產品概述
MSCHC型高壓無功集中補償裝置，是將固定容量的電容器組 并聯連接在配電變壓器3~35kV母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。裝置由并聯電容器、串聯電抗器、放電線圈、避雷器、控制和保護裝置等組成。主要應用于3~35kV負荷波動不大的交流電力系統中。
二.型號及其含義

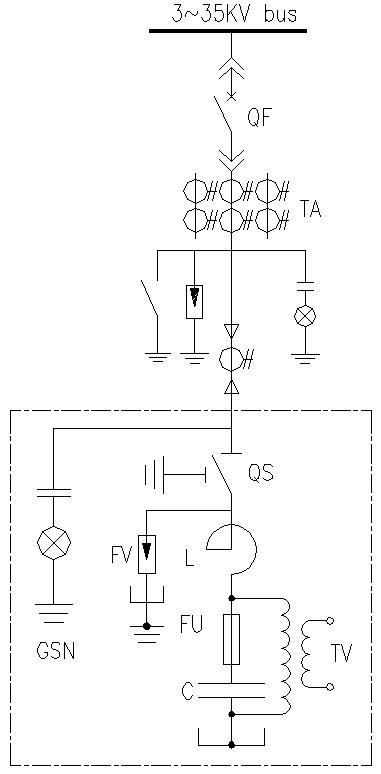

3.電氣原理圖
QF：斷路器
QS：隔離開關
TV：放電線圈
TA：電流互感器
FU：噴逐式熔斷器
FV：氧化鋅避雷器
L：鐵芯串聯電抗器
C：并聯電力電容器
GSN：高壓帶電顯示閉鎖裝置
說明：虛線框內為我公司提供的設備；
四.產品特色
1．設備建造費用低、運行和維護簡單、運行可靠性高；
2．積木式設計，柜與柜之間硬母排聯接，運行可靠，且可擴展柜體數以增加產品容量；
3．每套裝置都要進行諧振校驗，選擇容量時盡量避開諧振放大區，或選擇適當的電抗率，以避開諧振條件，確保裝置在各種工況下都能安全運行；
4．除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護、差壓保護、橋差保護、中線不平衡電流保護、雙星形不平衡電流和橋差保護混合保護等保護方案可供選擇，可使裝置長期穩定運。
五.正常使用條件
最高運行電壓≤1.1Un；
最大過載電流≤1.35ln；
周圍環境溫度-25?+45℃；
室內相對濕度不超過90 % (溫度為2 5℃時)；
安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。
六.產品規格、型號、參數、柜體尺寸
裝置型號 | 額定容量（kvar） | 額定電流 A | 電容容量（kvar） 及數量 | 柜體數量 | 柜體總尺寸 Wx Dx H(mm) |
MSCHC6(10)- 750/3 | 750 | 65.6(39.3) | 250x3 | 1 | 1200x1600x2400 |
MSCHC6(10)- 1000/3 | 1000 | 87.5(52.5) | 334x3 | 1 | 1200x1600x2400 |
MSCHC6(10)- 1200/3 | 1200 | 105（63） | 400x3 | 1 | 1200x1600x2400 |
MSCHC6(10)-1500/3 | 1500 | 131（78.7） | 250x6 | 1 | 1500x1600x2400 |
MSCHC6(10)- 1800/3 | 1800 | 157.4(94.5) | 300x6 | 1 | 1500x1600x2400 |
MSCHC6(10)-2100/3 | 2100 | 183.7(110.2) | 350x6 | 2 | 2400x1600x2400 |
MSCHC6(10)-2400/3 | 2400 | 210(126) | 400x6 | 2 | 2400x1600x2400 |
MSCHC6(10)-3000/3 | 3000 | 262.4(157.5) | 250x12 | 3 | 3600x1600x2400 |
MSCHC6(10)-3600/4 | 3600 | 314.9(189) | 300x12 | 3 | 3600x1600x2400 |
MSCHC6(10)-4200/4 | 4200 | 367.4(220.4) 9 | 350x12 | 4 | 5000x1600x2600 |
MSCHC6(10)-4800/4 | 4800 | 420(252) | 400x12 | 4 | 5000x1600x2600 |
MSCHC6(10)-5400/5 | 5400 | 472.4(283.4) | 300x18 | 5 | 5700x1600x2600 |
MSCHC6(10)-6000/5 | 6000 | 524.9(314.9) | 334x18 | 5 | 5700x1600x2600 |
MSCHC10-7200/5 | 7200 | --(377.9) | 400x18 | 5 | 5700x1600x2600 |
MSCHC10-8100/5 | 8100 | --(425.2) | 450x18 | 5 | 5700x1600x2600 |
MSCHC10-9000/5 | 9000 | --(472.4) | 500x18 | 5 | 5700x1600x2600 |
說明：1.容量在5000kvar以上的設備均提供W=1000mm的專用進線柜一臺；
2..電抗器的電抗率一般選配6%，但如果容量在諧振放大區的，則經計算選用合適的電抗率，以避開諧振條件。
七.訂貨須知
1．產品型號及參數，補償容量；
2．系統和負載的性質、大小、阻抗特性；
3．裝置接入點的系統電壓，系統主接線
4．系統的運行方式，各運行方式下的最大與最小短路容量
